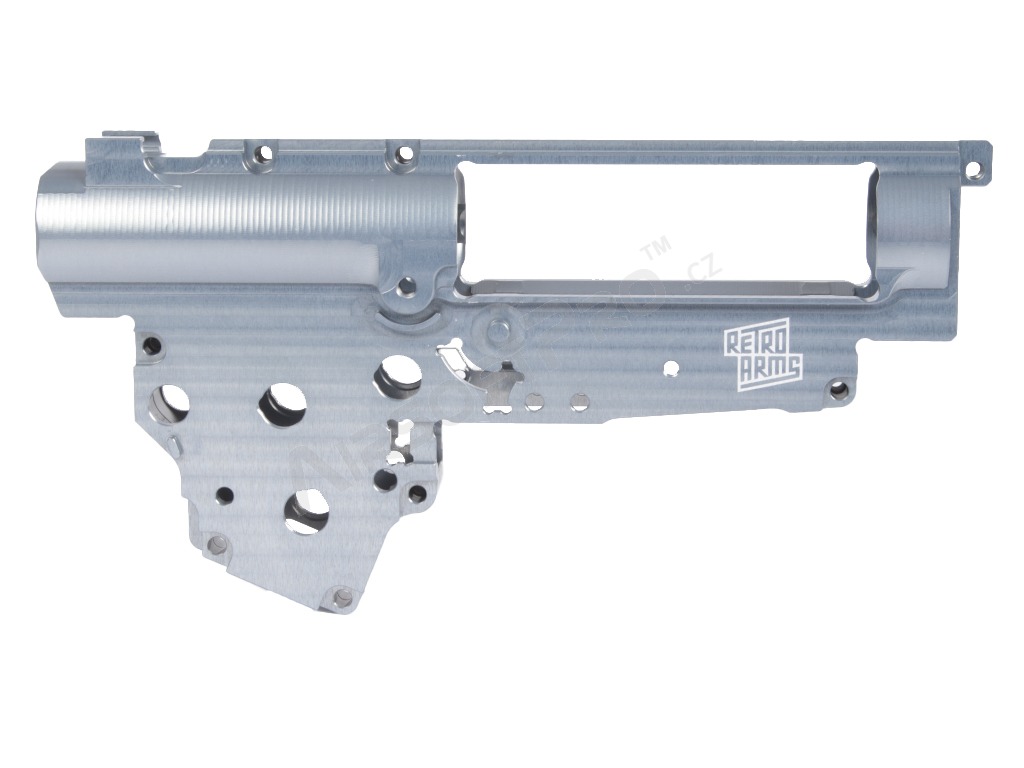

Caja de cambios CNC V3 AK (8mm), QSC

CNC mechabox V3 diseñado para pistolas de airsoft tipo AK y varias modificaciones de pistolas AK, hecho del bloque más fuerte de duraluminio aeroespacial EN AW 7075 T651, que tiene mayor resistencia a la tracción(590MPa) que el acero estructural convencional (390MPa). Gracias al material utilizado, la caja de mecanismos tiene una durabilidad varias veces superior a la de una caja de mecanismos convencional recubierta de zinc. Mechabox se fabrica en máquinas herramienta CNC de precisión, directamente en la fábrica de RetroArms. El número entre paréntesis (8mm) significa el diámetro del agujero del rodamiento.

• Los retenedores del muelle tienen una muesca para evitar que el muelle del brazo de alimentación y el guardamonte se caigan
• Los orificios de los rodamientos tienen un diámetro menor de -0,02 mm (7,98 mm) para evitar que el rodamiento gire después de la instalación y los bordes de ataque están biselados para facilitar la instalación
• Hay una ventana en la rueda del motor para simplificar el ajuste de la presión del motor
• Todas las roscas están ahora formadas, tienen una mayor resistencia en comparación con la rosca recortada
• Las dos mitades de la caja de mecanismos están centradas por tacos y ranuras fresadas
• Los bordes exteriores están biselados a máquina

La mechabox cuenta con un muelle QSC de cambio rápido, que permite extraer el muelle simplemente girando una llave Allen con el mandril del muelle, sin necesidad de desmontar la mechabox. Con esta solución es necesario asegurar el cable de resorte con un tornillo, lo que se hace con un tornillo QSC. De lo contrario, puede producirse una situación en la que el cable del muelle se atasque en el mismo. Esto se debe al cambio rápido del muelle, el cable del muelle no está fijado en la caja de mecanismos, sino que se puede sacar girando la llave. La otra opción es un cable de muelle fijo, que no permite un cambio rápido de muelle, pero no es necesario asegurar el cable de muelle con un tornillo QSC.

El espacio para los contactos de disparo se ha modificado para permitir la instalación y el uso de contactos de disparo y unidades procesadoras comunes de fabricantes comerciales, por ejemplo, Gate, etc.

La CNC mechabox V3 tiene un acabado anodizado de protección, ya que las propiedades del duraluminio EN AW 7075 T651 lo hacen prácticamente inanodable. Debido a su gran dureza y resistencia, en comparación con el aluminio normalmente anodizado, el anodizado normal no penetra en este material. Si este duraluminio no está protegido por un tratamiento de superficie, existe un alto riesgo de corrosión del aluminio (grandes manchas grises, a veces con aspecto mohoso).

CNC mechabox puede ser instalado en armas de airsoft en el estándar de Tokio Marui. Esto también se aplica a las partes internas. No utilice nunca la fuerza bruta para instalar las piezas internas o la propia mechabox. Al apretar los tornillos, utilice un par de apriete máximo de 1Nm, de lo contrario la llave girará en la cabeza del tornillo. No es necesario apretar los tornillos "a sangre", si quiere estar seguro de que los tornillos no se aflojarán utilice pegamento aflojatodo o pintura.

Se puede instalar cualquier fuerza de muelle en la caja de mecanismos del CNC, pero tenga en cuenta que cuanto más fuerte sea el muelle, menor será la vida útil de la caja de mecanismos.

El paquete incluye

• CNC mechabox V3 AK (8mm) - QSC
• juego de tornillos
• Cable de resorte QSC

¡¡!! ¡¡¡Mechabox no es compatible con la culata MAXX !!!

La instalación de las piezas internas en la mechabox, así como de la mechabox en el arma, requiere pericia, experiencia y habilidad. Gracias a la gran cantidad de fabricantes diferentes de armas de airsoft, cuando cada fabricante "inventa" sus propias dimensiones y no hay normas en el airsoft, como sabemos comúnmente de la ingeniería mecánica, por ejemplo, ISO, etc., un tipo de arma de varios fabricantes puede ser completamente diferente tanto en el tamaño y el diseño de las partes internas o mecanismo. Por lo tanto, recomendamos a los fabricantes de armas que enumeran Tokyo Marui compatible donde no debería haber ningún problema con la compatibilidad mechabox CNC.

CNC gearbox V3 designed for airsoft replicas AK and various modifications of AK weapons. This gearbox is manufactured from one solid block of aircraft aluminum (Dural) EN AW 7075 T651, which has higher strength (590MPa), than common construction steel (390MPa). Because of used material, our gearboxes have the best durability and resilience than common zinc-aluminum gearboxes. The gearbox is manufactured on precision CNC milling machines, directly in the RetroArms factory. Detail in bracket (8mm) means diameter for bushings/bearings.

Package includes: CNC Gearbox V3 AK (8mm) – QSC, set of screws and QSC spring guide.

RetroArms CNC gearboxes V3 improvements:

• Spring holders have grooves, so the springs for tapped plate and trigger switch will not jump off.
• Sockets for bushings/bearings have smaller diameter about -0,02mm (7,98mm), for non-overturning the bushings during installation. The socket edges are cutted down for better installation.
• Next to the motor gear is a window to simplify the setting of the motor pressure.
• All threads are now shaped instead of cutted for better strength.
• Both of the gearbox parts are centered by milled grooves and edges.
• Added groove for anti-reversal latch spring, so it will not jump off.
• Outer edges are now cutted off.

RetroArms gearbox has quick spring change system QSC, where you can put out whole spring guide with hex key and change the spring without need of opening the gearbox. In this solution, you need to secure spring guide with screw. Commonly with AR 15 (M4) replicas, it is by stock screw. In situations where you have folding stocks or no stock at all, you have to secure the spring guide with QSC screw. Otherwise there could be situation, where the spring guide will stuck with the spring. This is because the spring guide is not fixed in the gearbox but has will for easy removing with hex key. The second variant is a fixed spring guide, which does not allow quick replacement of the spring, but it is not necessary to secure the spring guide with a QSC screw.

Space for trigger switch is designed for compatibility with trigger switches, trigger units from common manufacturers for example: Gate, etc.

CNC gearbox V3 has protective anodizing, even when it is problematic to anodize aluminum EN AW 7075 T651 (Dural), because of its high strength and hardness. If this material were not anodized, there would be huge risk of corrosion (huge gray spots with rotten look).

CNC gearbox can be installed only in airsoft replicas with Tokyo Marui compatible standard. That means even the inner parts. Do not use rude force during installation. Use only 1Nm tightening moment on screws, otherwise the screws will overturn in heads. There is no need of tightening screws with rude force, if you want to be sure that screws will sit perfectly, use thread glue or thread color.

You can use in CNC gearbox any spring of your choice, but be aware that stronger springs will result in lower durability.

!! Do not use MAXX cylinder head !!

Installation of the inner parts and gearbox requires professional knowledge, experience and skills. There are a lot of airsoft manufacturers on the market and every one of them create their own sizes. There are no standards like engineering ISO in airsoft. This is the main problem with a lot of inner and outer parts from different manufacturers which can be same product, but with different dimensions. We recommend using only parts from manufacturers with Tokyo Marui compatible parts, where should not be a problem with compatibility with CNC gearbox.
