Caja de cambios CNC V2 (8 mm), QSC, Edición 2024

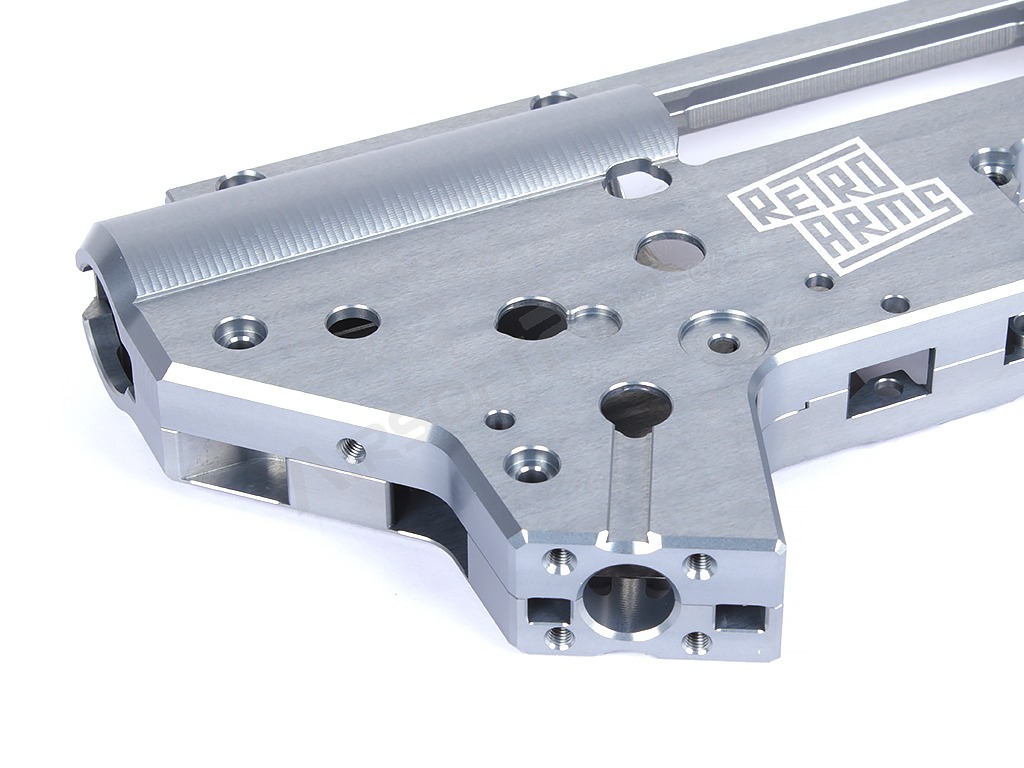

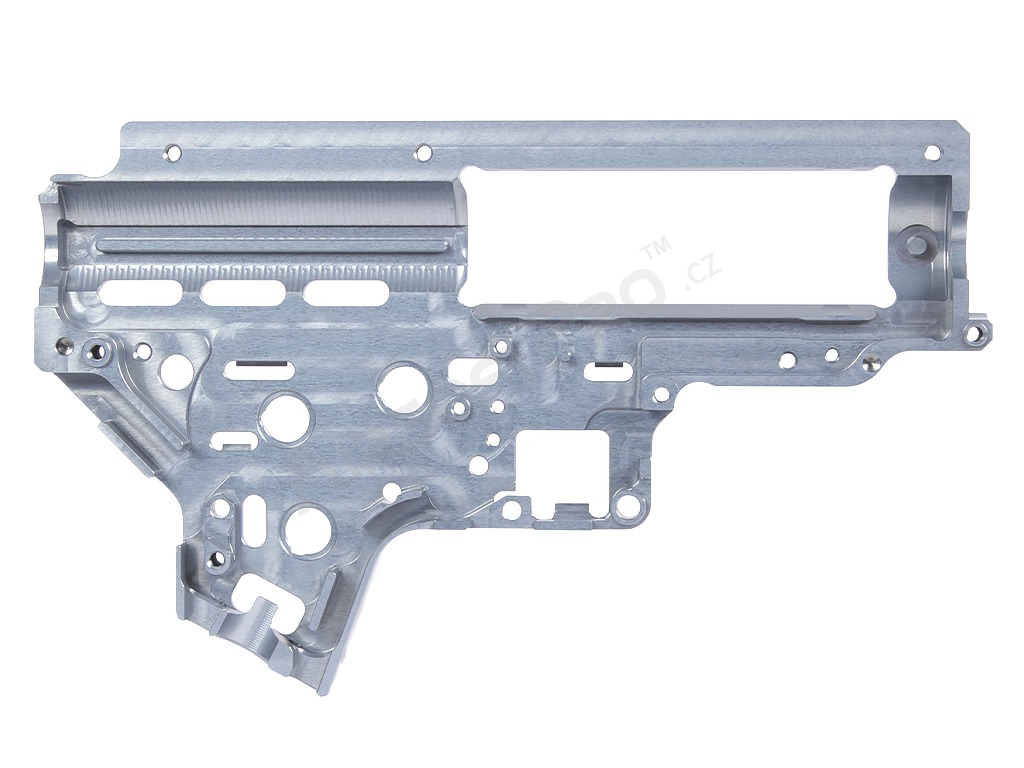

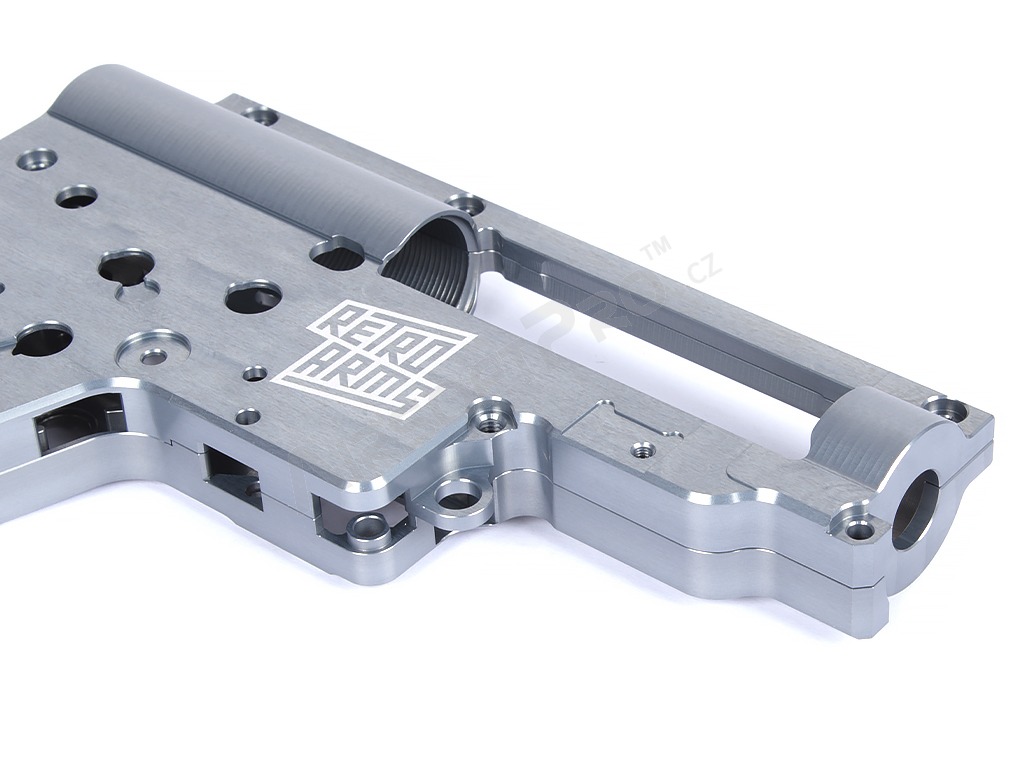

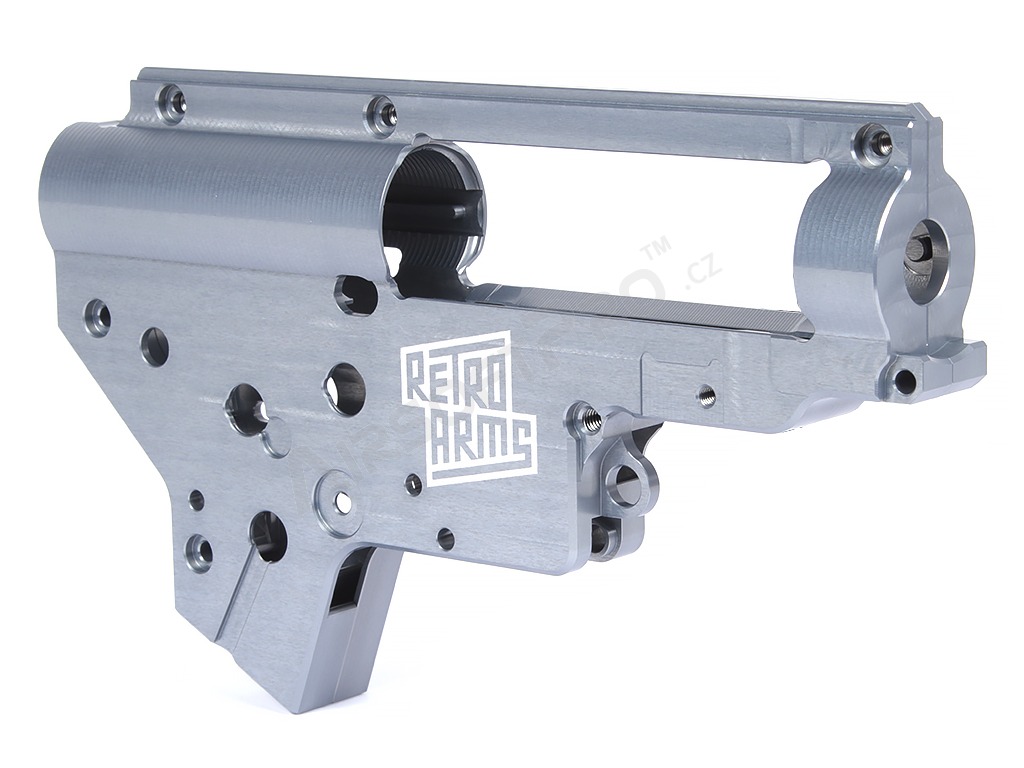

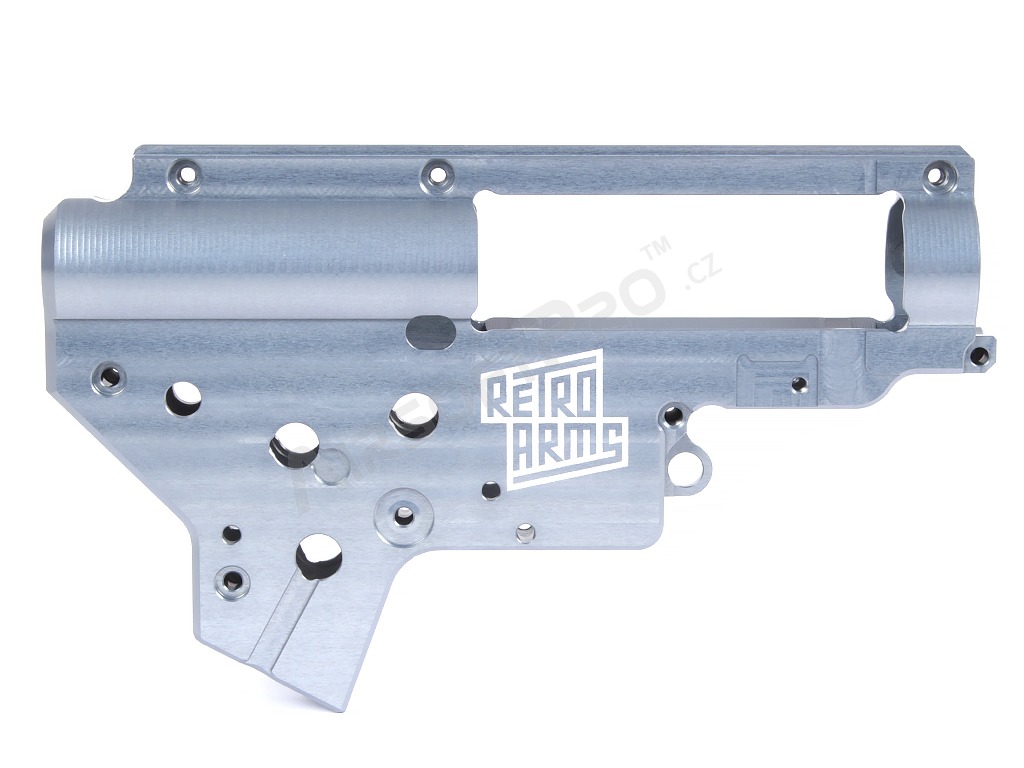

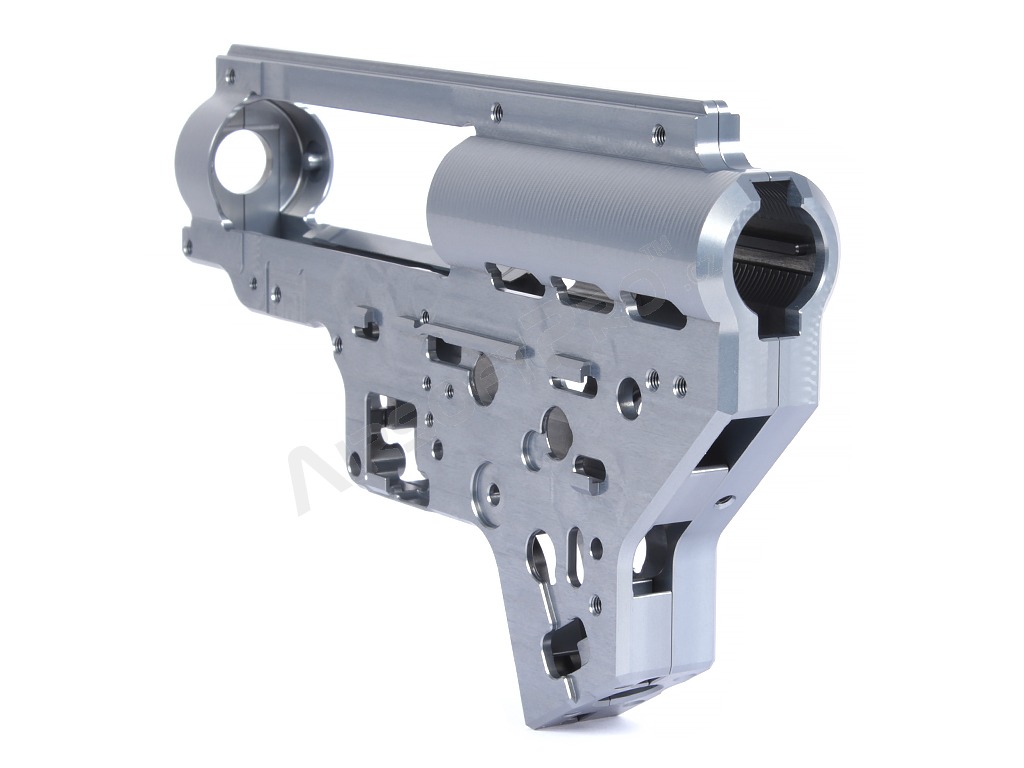

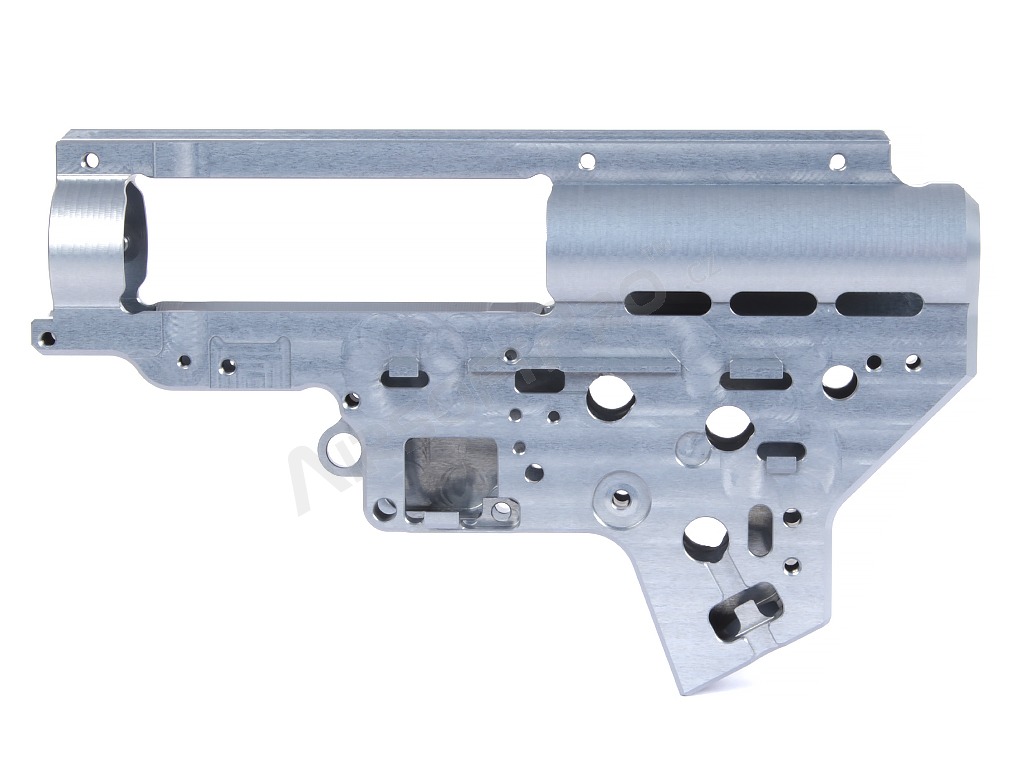

CNC mechabox V2 diseñado para armas de airsoft tipo AR15 (M4), M16 y otros tipos de armas con mechabox V2, hecho de la más fuerte duraluminio aeroespacial EN AW 7075 T651, que tiene mayor resistencia a la tracción(590MPa) que el acero estructural convencional (390MPa). Gracias al material utilizado, la mechabox tiene una durabilidad varias veces superior a la de una mechabox con revestimiento de zinc convencional. Mechabox se fabrica en máquinas herramienta CNC de precisión, directamente en la fábrica de RetroArms. El número entre paréntesis (8mm) significa el diámetro del agujero del rodamiento.

Lista de cambios

¿Qué hay de nuevo en la versión 2024? ¿Por qué RetroArms cambia el mechabox después de tantos años?

• Posición mejorada del cilindro: montaje rediseñado del cilindro en 4 puntos de apoyo en lugar de en toda su longitud - ¿qué significa esto para usted? Mejor compatibilidad con más fabricantes y una instalación más fácil.
• Mejora de los detalles de la rueda del motor: Para soportar cables más grandes. Espacio rediseñado alrededor de la rueda del motor para los cables. Esto significa que ahora tendrá menos problemas con los cables pelados.
• Orificios mejorados para los cojinetes: muchos clientes pegan los cojinetes, por lo que se han previsto "bolsillos de pegamento" para sellar los cojinetes.
• Mejoras en los detalles de la caja mecánica: Porque no sólo quieres un mechabox totalmente funcional, sino también un producto bonito y 100% acabado.
• Aumento del radio en la parte delantera de la mechabox: Esto significa que ahora es más fuerte y más resistente a la rotura.
• Riel del pistón rediseñado: para una mayor vida útil del mechabox.
• Rieltrasero del interruptor de modo de disparo rediseñado: Compatibilidad multifabricante.
• Agujero del pasador central rediseñado: compatibilidad con varios fabricantes.
• Ventanas de pistón.
• Espacio rediseñado alrededor de la rueda del pistón: Compatibilidad multifabricante (pssst Pandora es el mejor :) )

• Los retenedores de muelle tienen una muesca para evitar que el muelle del brazo de alimentación y el guardamonte se caigan.
• Ventana de inspección AOE.
• Los orificios de los cojinetes tienen un diámetro -0,02 mm (7,98 mm) más pequeño para evitar que el cojinete gire después de la instalación y los bordes de ataque están biselados para facilitar la instalación.
• Las ranuras para cables se han agrandado 1 mm, de modo que ahora se pueden pasar sin problemas cables con una sección transversal de 2,5 mm.
• Protuberancia protectora para evitar que los cables penetren en la garganta del motor.
• Todas las roscas son ahora conformadas, tienen mayor resistencia en comparación con las roscas cortadas.
• Las dos mitades de la caja de mecanismos están centradas por orejetas y ranuras fresadas.
• Un orificio a través del cual se puede liberar el pestillo de marcha atrás.
• Para una durabilidad aún mayor, se ha reforzado la zona crítica del exterior de la mechabox, cerca de la culata, donde ahora hay un radio grande y un 100% más de material en esta zona.
• Los bordes exteriores se han mecanizado.
• En el exterior de la caja de mecanismos, se marcan los diámetros de los orificios de los cojinetes (8 mm o 9 mm).

La mechabox tiene un muelle QSC de cambio rápido, que permite extraer el muelle simplemente girando una llave Allen con el mandril del muelle, sin tener que arrancar la mechabox. Con esta solución, es necesario asegurar el alambre del muelle con un tornillo. En el caso de armas AR15 (M4) esto se hace apretando el tornillo de la culata, o en el caso de armas que tienen, por ejemplo, una culata plegable, es necesario asegurar el alambre de resorte con un tornillo QSC. De lo contrario, se puede producir una situación en la que el alambre del muelle se atasque en el muelle. Debido al cambio rápido del muelle, el alambre del muelle no está fijado en la culata, sino que puede extraerse girando la llave.

El espacio para los contactos de disparo se ha adaptado para permitir la instalación y el uso de contactos de disparo y unidades procesadoras comunes de fabricantes disponibles en el mercado, por ejemplo, Gate, etc.

La CNC mechabox V2 está acabada con un anodizado protector, ya que las propiedades del duraluminio EN AW 7075 T651 lo hacen prácticamente inanodizable. Debido a su gran dureza y resistencia, en comparación con el aluminio anodizado convencional, el anodizado convencional no penetra en este material. Si este duraluminio no se protege mediante un tratamiento superficial, existe un alto riesgo de corrosión del aluminio (grandes manchas grises, a veces con aspecto mohoso).

CNC mechabox se puede instalar en armas de airsoft en el estándar de Tokio Marui. Esto también se aplica a las partes internas. Nunca utilice la fuerza bruta al instalar las piezas internas o el propio mechabox. Al apretar los tornillos, utilice un par de apriete máximo de 1Nm, de lo contrario la llave girará en la cabeza del tornillo. No es necesario apretar los tornillos "a sangre", si quiere estar seguro de que los tornillos no se aflojarán utilice pegamento aflojador de roscas o pintura.

Se puede instalar cualquier fuerza de muelle en la mechabox CNC, pero tenga en cuenta que cuanto más fuerte sea el muelle menor será la vida útil de la mechabox.

El paquete incluye

• CNC mechabox V2 (8mm) - QSC
• juego de tornillos
• Cable de muelle QSC

¡¡!! ¡¡¡Mechabox no es compatible con la culata MAXX !!!

La instalación de piezas internas en el mechabox, así como el mechabox en el arma requiere conocimientos, experiencia y habilidad. Gracias al gran número de diferentes fabricantes de armas de airsoft, cuando cada fabricante "inventa" sus propias dimensiones y no hay normas en el airsoft, como sabemos común de la ingeniería mecánica, por ejemplo, ISO, etc, un tipo de arma de varios fabricantes pueden ser completamente diferentes tanto en tamaño y diseño de las piezas internas o mecanismo. Por lo tanto, recomendamos los fabricantes de armas que la lista de Tokyo Marui compatible donde no debería haber ningún problema con la compatibilidad CNC mechabox.

CNC gearbox V2 designed for airsoft replicas AR15 (M4), M16 and other ones with V2 gearbox. This gearbox is manufactured from one solid block of aircraft aluminum (Dural) EN AW 7075 T651, which has higher strength (590MPa), than common construction steel (390MPa). Because of used material, our gearboxes have the best durability and resilience than common zinc-aluminum gearboxes. The gearbox is manufactured on precision CNC milling machines, directly in the RetroArms factory. Detail in bracket (8mm) means diameter for bushings/bearings.

Changelog

What is new in 2024 version? Why RetroArms is changing the gearbox after all these years?

• Improved position of Cylinder: Redesigned cylinder mounting on 4 support points instead of full lenght - what does this meant for you? Better compatibility with more manufacters and easier installation.
• Improved details at bevel gear: For supprot of bigger cables. Redesigned space around bevel gear for your cables, it means that now you will have less problems with stripped cables.
• Improved holes for bearings: We know that most of you guys glueing bearings, so RA prepared “glue pockets” for sealing bearings.
• Distinctive detailing and skimming of details at the Gearbox: Because you want not even fully working gearbox, but also nice and 100% finished product.
• Enlarged radius in front of gearbox: It means that now is tougher, and more resistable againts cracking.
• Redesigned piston rail: For longer gearbox life.
• Redesigned rails for selector plate: Compatibility with more manufacturers.
• Redesigned hole for center pin: Compatibility with more manufacturers.
• Piston windows: For coocking piston check.
• Redesigned space around sector gear: Compatibility with more manufacturers (pssst PandoRA is best :) )

Package includes: CNC Gearbox V2 (8mm) – QSC, set of screws and QSC spring guide.

RetroArms CNC gearboxes V2 improvements:

• Spring holders have grooves, so the springs for tapped plate and trigger switch will not jump off.
• AOE control hole.
• Sockets for bushings/bearings have smaller diameter about -0,02mm (7,98mm), for non-overturning the bushings during installation. The socket edges are cutted down for better installation.
• Enhanced grooves for wiring for 1mm, you can now use wirings with 2,5mm diameter.
• Added protecting edge for wiring against the motor.
• All threads are now shaped instead of cutted for better strength.
• Both of the gearbox parts are centered by milled grooves and edges.
• Added hole for releasing anti-reverse latch.
• For better durability, more material added around cylinder head part of the gearbox, this was the most critical part and 100% more material added where is huge radius.
• Added groove for anti-reversal latch spring, so it will not jump off.
• Outer edges are now cutted off.
• You can find what type of sockets gearbox have on the outside part of the gearbox (8mm or 9mm).

RetroArms gearbox has quick spring change system QSC, where you can put out whole spring guide with hex key and change the spring without need of opening the gearbox. In this solution, you need to secure spring guide with screw. Commonly with AR 15 (M4) replicas, it is by stock screw. In situations where you have folding stocks or no stock at all, you have to secure the spring guide with QSC screw. Otherwise there could be situation, where the spring guide will stuck with the spring. This is because the spring guide is not fixed in the gearbox but has will for easy removing with hex key.

Space for trigger switch is designed for compatibility with trigger switches, trigger units from common manufacturers for example: Gate, etc.

CNC gearbox V2 has protective anodizing, even when it is problematic to anodize aluminum EN AW 7075 T651 (Dural), because of its high strength and hardness.If this material were not anodized, there would be huge risk of corrosion (huge gray spots with rotten look).

CNC gearbox can be installed only in airsoft replicas with Tokyo Marui compatible standard. That means even the inner parts. Do not use rude force during installation. Use only 1Nm tightening moment on screws, otherwise the screws will overturn in heads. There is no need of tightening screws with rude force, if you want to be sure that screws will sit perfectly, use thread glue or thread color.

You can use in CNC gearbox any spring of your choice, but be aware that stronger springs will result in lower durability.

!! Do not use MAXX cylinder head !!

Installation of the inner parts and gearbox requires professional knowledge, experience and skills. There are a lot of airsoft manufacturers on the market and every one of them create their own sizes, there are no standards like engineering ISO in airsoft. This is the main problem with a lot of inner and outer parts from different manufacturers which can be same product, but with different dimensions. We recommend using only parts from manufacturers with Tokyo Marui compatible parts, where should not be a problem with compatibility with CNC gearbox.
