Caja de cambios dividida CNC V2 (8mm), QSC

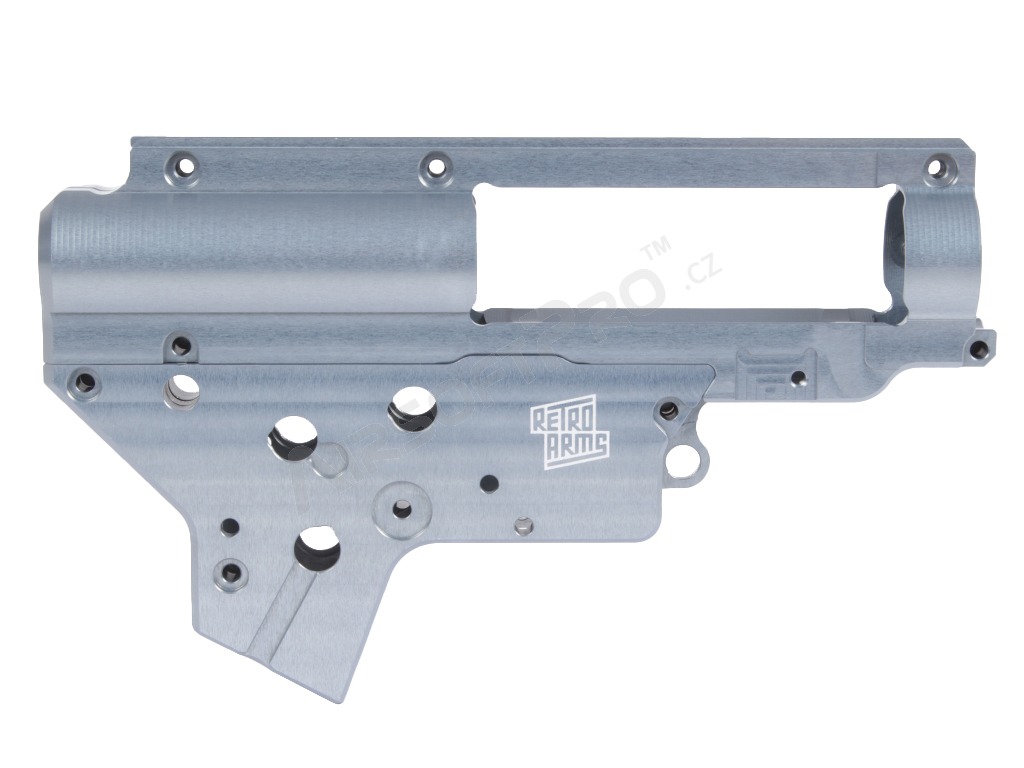

CNC mechabox V2 diseñado para armas de airsoft tipo AR15 (M4), M16 y otros tipos de armas con mechabox V2, hecho de la más fuerte duraluminio aeroespacial EN AW 7075 T651, que tiene una mayor resistencia a la tracción(590MPa) que el acero estructural convencional (390MPa). Gracias al material utilizado, la caja de mecanismos tiene una durabilidad varias veces superior a la de una caja de mecanismos convencional recubierta de zinc. Mechabox se fabrica en máquinas herramienta CNC de precisión, directamente en la fábrica de RetroArms. El número entre paréntesis (8mm) significa el diámetro del agujero del cojinete.

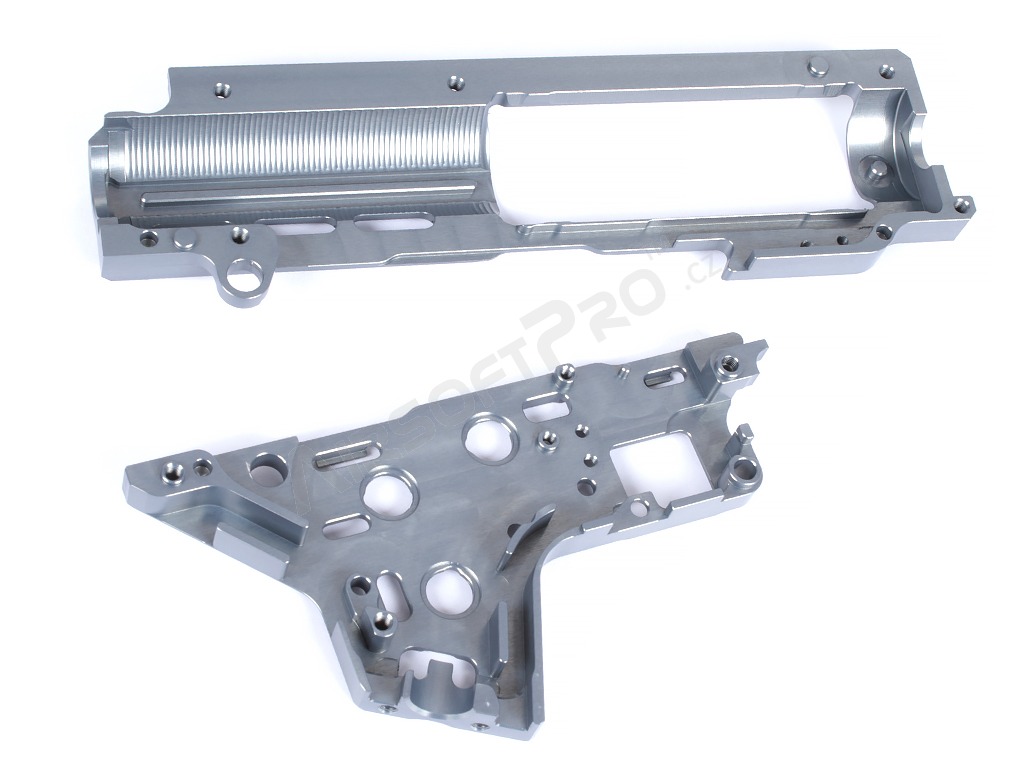

Dividir la caja mecánica significa que la caja mecánica está dividida en dos partes: superior e inferior. Una caja dividida tiene varias ventajas. En particular, es fácil instalar las piezas internas en la caja mecánica. Para la puesta a punto del sistema de aire, se instala la parte inferior de la caja mecánica en el cañón y sólo se retira la parte superior, que se sujeta con un pasador. Esto elimina la necesidad de montar y desmontar la mayor parte del arma. Este mechabox dividido se puede instalar en un cuerpo de AR15 (M4) muy curvado y se puede combinar con cualquier cámara Hop Up AR15 (M4).

La longitud de la boquilla recomendada es de 21,4 mm. Sin embargo, la longitud de la boquilla puede verse afectada por otros factores, en particular el ángulo del brazo de alimentación o la longitud variable del cuello de goma del HopUp, donde en raros casos puede ser necesaria una boquilla con una longitud diferente.

• Los retenedores de muelle tienen una muesca para evitar que el muelle del brazo alimentador y el muelle del gatillo se caigan
• Los orificios de los rodamientos tienen un diámetro menor de -0,02 mm (7,98 mm) para evitar que el rodamiento gire después de la instalación y los bordes de ataque están biselados para facilitar la instalación
• Las ranuras para los cables se han ampliado en 1 mm, de modo que los cables con una sección transversal de 2,5 mm pueden ahora pasarse sin problemas
• Saliente de protección para evitar que los cables penetren en la garganta del motor
• Todos los hilos están ahora formados, tienen mayor resistencia en comparación con los hilos cortados
• Las dos mitades de la caja de mecanismos están centradas por tacos y ranuras fresadas
• Un orificio a través del cual se puede liberar el pestillo de la marcha atrás
• Para una mayor durabilidad, se ha reforzado el punto crítico en el exterior de la caja de mecanismos, cerca de la culata, donde ahora hay un gran radio y un 100% más de material en este lugar
• Los bordes exteriores están biselados a máquina
• En el exterior de la caja de mecanismos están marcados los diámetros de los orificios de los rodamientos (8 mm o 9 mm)

La mechabox dispone de un muelle QSC de cambio rápido, que permite extraer el muelle simplemente girando la llave Allen con el mandril del muelle, sin tener que poner en marcha la mechabox. Con esta solución, es necesario asegurar el cable de resorte con un tornillo. En el caso de las armas AR15 (M4) esto se hace apretando el perno de la culata, o en el caso de las armas que tienen, por ejemplo, una culata plegable, es necesario asegurar el cable del muelle con un perno QSC. De lo contrario, puede producirse una situación en la que el cable del muelle se atasque en el mismo. Esto se debe a que el cambio de muelle es rápido, el cable del muelle no está fijado en el mechabox, sino que se puede sacar girando la llave.

El espacio para los contactos de disparo se ha adaptado para permitir la instalación y el uso de contactos de disparo y unidades de procesamiento comunes de fabricantes disponibles en el mercado, por ejemplo, Gate, etc.

La mechabox V2 con CNC está acabada con un anodizado de protección porque las propiedades del duraluminio EN AW 7075 T651 lo hacen prácticamente inanodable. Debido a su gran dureza y resistencia, en comparación con el aluminio anodizado convencional, el anodizado convencional no penetra en este material. Si este duraluminio no está protegido por un tratamiento de superficie, existe un alto riesgo de corrosión del aluminio (grandes manchas grises, a veces con aspecto mohoso).

CNC mechabox puede ser instalado en armas de airsoft en el estándar de Tokio Marui. Esto también se aplica a las partes internas. No utilice nunca la fuerza bruta para instalar las piezas internas o la propia mechabox. Al apretar los tornillos, utilice un par de apriete máximo de 1Nm, de lo contrario la llave girará en la cabeza del tornillo. No es necesario apretar los tornillos "a sangre", si quiere estar seguro de que los tornillos no se aflojarán utilice pegamento aflojatodo o pintura.

Se puede instalar cualquier fuerza de muelle en la caja de mecanismos del CNC, pero tenga en cuenta que cuanto más fuerte sea el muelle, menor será la vida útil de la caja de mecanismos.

El paquete incluye

• CNC split mechabox V2 (8mm) - QSC
• juego de tornillos
• Cable de resorte QSC

¡¡!! ¡¡¡Mechabox no es compatible con la culata MAXX !!!

La instalación de las piezas internas en la mechabox, así como de la mechabox en el arma, requiere pericia, experiencia y habilidad. Gracias a la gran cantidad de fabricantes diferentes de armas de airsoft, cuando cada fabricante "inventa" sus propias dimensiones y no hay normas en el airsoft, como sabemos comúnmente de la ingeniería mecánica, por ejemplo, ISO, etc., un tipo de arma de varios fabricantes puede ser completamente diferente tanto en el tamaño y el diseño de las partes internas o mecanismo. Por lo tanto, recomendamos a los fabricantes de armas que enumeran Tokyo Marui compatible donde no debería haber ningún problema con la compatibilidad mechabox CNC.

CNC split gearbox V2 designed for airsoft replicas AR15 (M4), M16 and other ones with V2 gearbox. This gearbox is manufactured from one solid block of aircraft aluminum (Dural) EN AW 7075 T651, which has higher strength (590MPa), than common construction steel (390MPa). Because of used material, our gearboxes have the best durability and resilience than common zinc-aluminum gearboxes. The gearbox is manufactured on precision CNC milling machines, directly in the RetroArms factory. Detail in bracket (8mm) means diameter for bushings/bearings.

Split gearbox means, that this gearbox is designed as a two part - Upper and Lower. Having a split gearbox has many advantages. For example much more easy installation of the inner parts into the gearbox. During setups of you cylinder set, there is no need of removing whole gearbox from your receiver, only upper part can be dismounted, because it‘s mounted on one receiver pin. This gearbox can be installed even into the receivers AR15 (M4), what are not completely straight, with any AR15 (M4) Hop Up chamber of your choice.

Recommended nozzle length is 21,4mm. Be aware that nozzle length can be influenced by many factors, for example angle of the tapped plate or different length of front part of the Hop Up bucking. In these scenarios, you will need a different nozzle length.

Package includes: CNC Split Gearbox V2 (8mm) – QSC, set of screws and QSC spring guide.

RetroArms CNC gearboxes V2 improvements:

• Spring holders have grooves, so the springs for tapped plate and trigger switch will not jump off.
• Sockets for bushings/bearings have smaller diameter about -0,02mm (7,98mm), for non-overturning the bushings during installation. The socket edges are cutted down for better installation.
• Enhanced grooves for wiring for 1mm, you can now use wirings with 2,5mm diameter.
• Added protecting edge for wiring against the motor.
• All threads are now shaped instead of cutted for better strength.
• Both of the gearbox parts are centered by milled grooves and edges.
• Added hole for releasing anti-reverse latch.
• For better durability, more material added around cylinder head part of the gearbox, this was the most critical part and 100% more material added where is huge radius.
• Added groove for anti-reversal latch spring, so it will not jump off.
• Outer edges are now cutted off.
• You can find what type of sockets gearbox have on the outside part of the gearbox (8mm or 9mm).

RetroArms gearbox has quick spring change system QSC, where you can put out whole spring guide with hex key and change the spring without need of opening the gearbox. In this solution, you need to secure spring guide with screw. Commonly with AR 15 (M4) replicas, it is by stock screw. In situations where you have folding stocks or no stock at all, you have to secure the spring guide with QSC screw. Otherwise there could be situation, where the spring guide will stuck with the spring. This is because the spring guide is not fixed in the gearbox but has will for easy removing with hex key.

Space for trigger switch is designed for compatibility with trigger switches, trigger units from common manufacturers for example: Gate, etc.

CNC gearbox V2 has protective anodizing, even when it is problematic to anodize aluminum EN AW 7075 T651 (Dural), because of its high strength and hardness. If this material were not anodized, there would be huge risk of corrosion (huge gray spots with rotten look).

CNC gearbox can be installed only in airsoft replicas with Tokyo Marui compatible standard. That means even the inner parts. Do not use rude force during installation. Use only 1Nm tightening moment on screws, otherwise the screws will overturn in heads. There is no need of tightening screws with rude force, if you want to be sure that screws will sit perfectly, use thread glue or thread color.

You can use in CNC gearbox any spring of your choice, but be aware that stronger springs will result in lower durability.

!! Do not use MAXX cylinder head !!

Installation of the inner parts and gearbox requires professional knowledge, experience and skills. There are a lot of airsoft manufacturers on the market and every one of them create their own sizes, there are no standards like engineering ISO in airsoft. This is the main problem with a lot of inner and outer parts from different manufacturers which can be same product, but with different dimensions. We recommend using only parts from manufacturers with Tokyo Marui compatible parts, where should not be a problem with compatibility with CNC gearbox.
