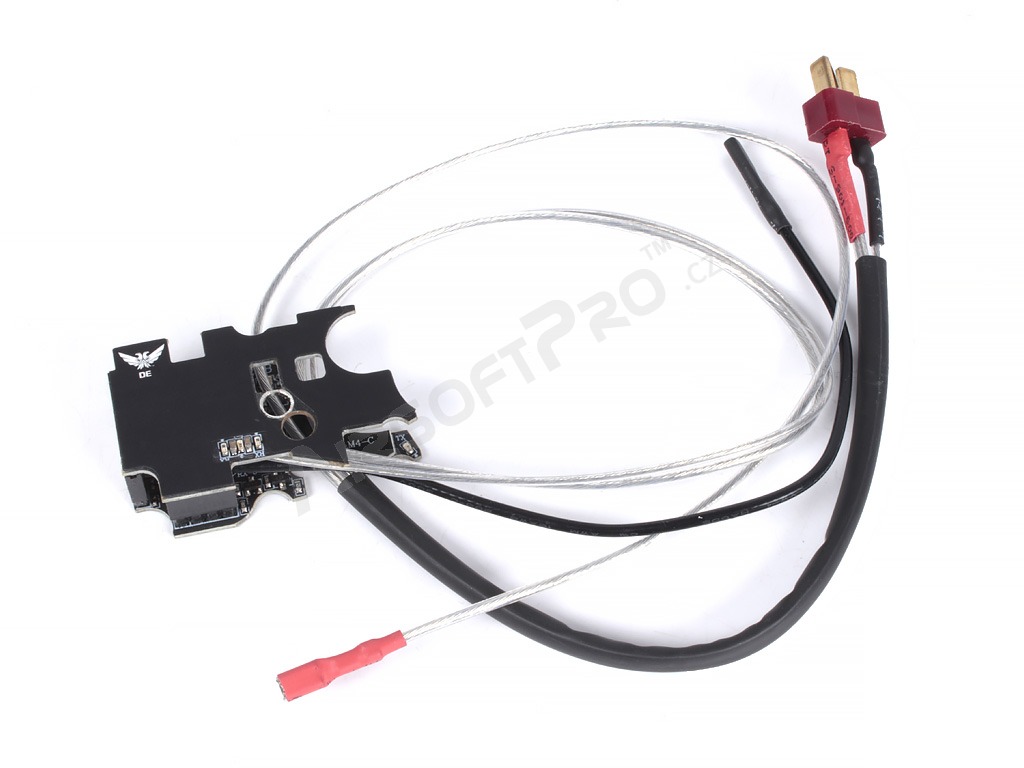

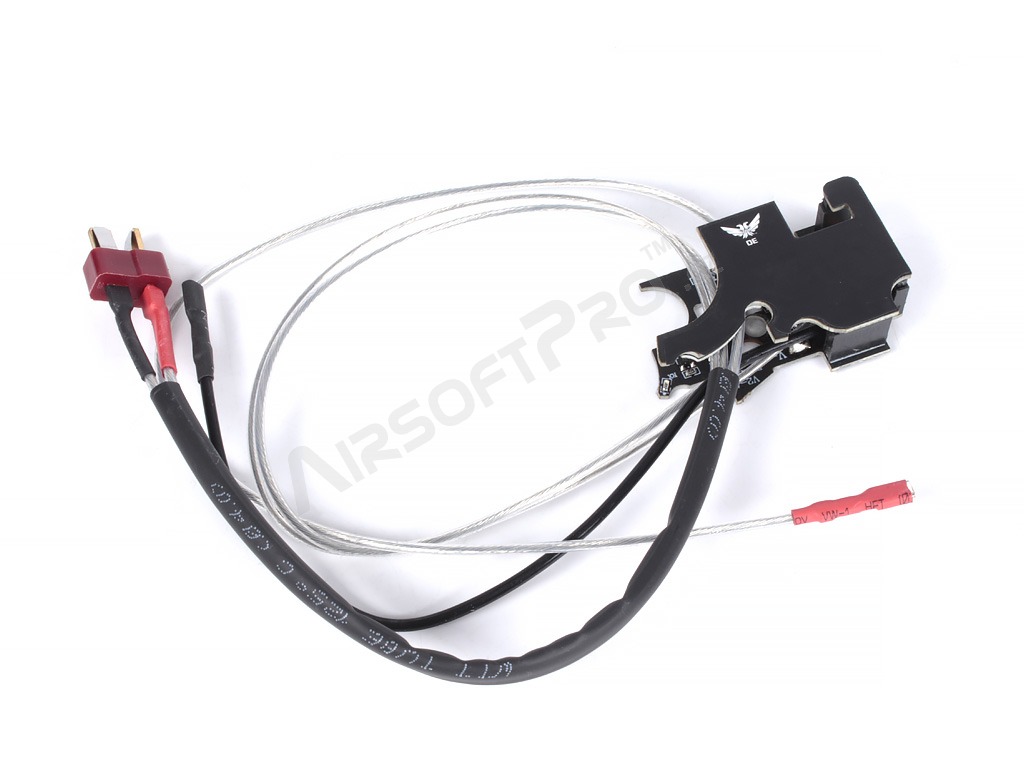

Unidad de disparo electrónica Falcon 3.0 ETU - cableado trasero

FALCON es un disparador con procesador digital para airsoft (FALCON Digital Firing Control System 3.0). Permite diferentes modos de disparo, ajuste de la sensibilidad del gatillo, precarga del pistón e incluye funciones de protección para el motor y la batería.

Los modos se ajustan a través del gatillo y la respuesta se gestiona mediante la vibración del motor. El Falcon es compatible con baterías de 11,1 V y 7,4 V y funciona con tensiones de entre 6 V y 14 V. Si el voltaje es demasiado bajo o demasiado alto, el sistema emite una alarma y deja de funcionar. La unidad también comprueba el estado de la mechabox y de la batería. En caso de que el estado no sea normal, se informa al usuario mediante una vibración. También integra una función de modo de reposo para proteger la electrónica y reducir el consumo eléctrico, apagándose tras 1 hora de inactividad. Para volver a utilizarlo, basta con desconectar/conectar la batería después.

Modos principales (resumen rápido de los ajustes)

• MODO 1 - 3 ó 6 disparos, modo AUG: coloque el interruptor en SAFE, mantenga pulsado el gatillo durante 3 segundos hasta que la pistola emita una vibración. Suelte el gatillo y vuelva a pulsarlo. El arma debería emitir otra vibración, indicando que el modo 1 está activado.Una pulsación del gatillo establecerá una ráfaga de 3 disparos. Apriete el gatillo dos veces para establecer una ráfaga de 6 disparos. Presione el gatillo tres veces para el modo AUG. En el modo AUG, una ligera presión del gatillo establecerá una ráfaga de 3 disparos, mientras que una presión completa del gatillo establecerá el modo totalmente automático. Coloque el interruptor en AUTO y apriete el gatillo para disparar.
• MODO 2 - Ajuste de la sensibilidad del gatillo (3 niveles): Coloque el interruptor en SAFE y mantenga pulsado el gatillo durante 3 segundos. Suelte el gatillo después de una vibración. Pulse el gatillo dos veces para entrar en el modo 2. Pulse el gatillo una vez para activar el modo de sensibilidad alta, dos pulsaciones para activar el modo de sensibilidad media y tres pulsaciones para volver a los ajustes de fábrica. El ajuste de sensibilidad se aplica a los modos de disparo SEMI y AUTO.
• MODO 3 - Modo de disparo binario: Coloque el interruptor en la posición SAFE y, a continuación, pulse y mantenga pulsado el disparador durante 3 segundos. Suelte el gatillo después de una vibración de la pistola. Pulse el gatillo tres veces. Coloque el interruptor en la posición SEMI, luego apriete el gatillo una vez. La pistola disparará una vez cuando apriete el gatillo, y el siguiente disparo se efectuará después de soltar el gatillo. Para cancelar el modo binario, repita los pasos anteriores.
• MODO 4 - Precarga del pistón: Coloque el interruptor en la posición SAFE, luego presione y mantenga presionado el gatillo durante 3 segundos. Suelte el gatillo después de que la pistola emita una vibración. Después de apretar el gatillo cuatro veces, la pistola debe emitir 4 vibraciones, lo que indica que el modo de precarga del pistón está activado. Para cancelar el modo de precarga del pistón, repita los pasos anteriores. Repita el procedimiento cada vez que se modifiquen los parámetros (por ejemplo, el muelle, el motor o la tensión) para activar el sistema de precarga del pistón y garantizar un funcionamiento correcto.

Funciones de protección

• Protección del motor/reductor: si la tensión es demasiado alta/anormal o hay peligro, la alimentación se corta automáticamente para proteger el motor y el reductor - la unidad emite 2 vibraciones.
• Protección de la batería: el FALCON es compatible con baterías Li-ion / Li-Po de 7,4 V y 11,1 V; la tensión de funcionamiento se indica en el manual como ~6-14 V. Si la tensión es demasiado baja o demasiado alta, se desconectará la alimentación y una alarma avisará al usuario. La baja tensión se indica mediante 5 vibraciones: cargue la batería antes de seguir utilizándola.
• Error de disparo: señales de vibración continuas
• Error de memoria: señales de vibración lentas

Descripción de las vibraciones (código rápido)

• 1 vibración = encendido / encendido
• 2 vibración = error del sistema o módulo atascado (motor/reductor cortado).
• 3 vibración = tensión demasiado alta.
• 5 vibración = tensión baja (recargar batería).
• vibración lenta = error de disparo.
• vibración continua = error de memoria.

FALCON is a digital firing control unit for airsoft (FALCON Digital Firing Control System 3.0). It allows for various firing modes, trigger sensitivity settings, pre-cocking, and includes protective functions for the motor and battery.

The modes are set using the trigger and the response is indicated by motor vibrations. Falcon is compatible with 11.1 V and 7.4 V batteries and operates at voltages between 6 V and 14 V. If the voltage is too low or too high, the system will sound an alarm and stop working. The unit also monitors the condition of the gearbox and battery. In the event of a non-standard condition, the user is informed by vibration. A sleep mode function is also integrated to protect the electronics and reduce power consumption, turning off after 1 hour of inactivity. To reuse, simply disconnect/connect the battery.

Main modes (quick summary of settings)

• MODE 1 – 3 or 6 rounds burst, AUG mode: Set the selector to SAFE, press the trigger and hold it for 3 seconds until the weapon emits a single vibration. Release the trigger and press it again. The weapon should vibrate again, indicating that Mode 1 is activated. Press the trigger once to set a 3-round burst. Press the trigger twice to set a 6-round burst. Press the trigger three times for AUG mode. In AUG mode, a light press of the trigger sets a 3-round burst, while a full press of the trigger sets fully automatic mode. Set the selector to AUTO and press the trigger to fire.
• MODE 2 – trigger sensitivity setting (3 levels): Set the selector to SAFE and press and hold the trigger for 3 seconds. Release the trigger after one vibration. Press the trigger twice to enter mode 2. Press the trigger once to activate high sensitivity mode, twice for medium sensitivity mode, and three times to return to factory settings. The sensitivity setting applies to both firing modes: SEMI and AUTO.
• MODE 3 – Binary Trigger Mode: Set the selector to the SAFE position, then press and hold the trigger for 3 seconds. Release the trigger after one vibration of the weapon. Press the trigger three times. Set the selector to the SEMI position, then press the trigger once. The weapon will fire once when you press the trigger, and the next shot will be fired when you release the trigger. To cancel binary mode, repeat the above steps.
• MODE 4 – Pre-cocking: Set the selector to the SAFE position, then press and hold the trigger for 3 seconds. Release the trigger after the gun vibrates once. After pressing the trigger four times, the weapon should vibrate four times, indicating that the pre-cocking mode is activated. To cancel pre-cocking mode, repeat the steps above. Each time the parameters (e.g., spring, motor, or voltage) are changed, the procedure must be repeated to activate the pre-cocking system and ensure its proper functioning.

Protective functions

• Motor/gearbox protection: If the voltage is too high/abnormal or there is a danger, the power supply is automatically interrupted to protect the motor and gears — the unit emits 2 vibrations.
• Battery protection: FALCON is compatible with 7.4 V and 11.1 V Li-ion/Li-Po batteries; the operating voltage is specified in the manual as ~6–14 V. If the voltage is too low or too high, the power supply is disconnected and the user is alerted by an alarm. Low voltage is indicated by 5 vibrations — charge the battery before further use.
• Trigger error: continuous vibration signals
• Memory error: slow vibration signals

Vibration description (quick code)

• 1 vibration = power on
• 2 vibrations = system error or stuck module (motor/gearbox cut).
• 3 vibrations = voltage too high.
• 5 vibrations = low voltage (recharge battery).
• Slow vibrations = trigger error.
• Continuous vibrations = memory error.
